Сталь горячекатаная для армирования ЖБК
Сталь горячекатаная для армирования ЖБК
Настоящий стандарт распространяется на горячекатаную круглую сталь гладкого и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций (арматурная сталь).В части норм химического состава низколегированных сталей стандарт распространяется также на слитки, блюмсы и заготовки.
 |
Арматурная сталь периодического профиля Стержни с равномерно расположенными на их поверхности под углом к продольной оси стержня поперечными выступами (рифлением) для улучшения сцепления с бетоном.  Арматурная сталь гладкаяКруглые стержни с гладкой поверхностью, не имеющей рифления для улучшения сцепления с бетоном. Класс прочности Установленное стандартом нормируемое значение физического или условного предела текучести стали. Угол наклона поперечных выступов Угол между поперечными выступами (рифлением) и продольной осью стержня. Шаг поперечных выступов Расстояние между центрами двух последовательных поперечных выступов, измеренное параллельно продольной оси стержня. Высота поперечных выступов Расстояние от наивысшей точки поперечного выступа до поверхности сердцевины стержня периодического профиля, измеренное под прямым углом к продольной оси стержня.  Номинальный диаметр арматурной стали периодического профиля (номер профиля)Диаметр равновеликого по площади поперечного сечения круглого гладкого стержня. Номинальная площадь поперечного сечения Площадь поперечного сечения, эквивалентная площади поперечного сечения круглого гладкого стержня того же номинального диаметра. |
Термомеханические и термически упрочненные стальные стержни периодического профиля диаметром 6-40 мм, предназначены для строительства ответственных железобетонных конструкций.
По этому стандарту арматура в зависимости от механических свойств подразделяются на классы: Ах-III, Ат-IV, Ат-V, Ат-VI, Ат-VII, Ат-VIII.
Арматуру по этому стандарту изготовляют из стали следующих марок:
| Класс арматурной стали | Марка стали |
| Ат-III | Ст5 (Ст5сп, Ст5пс) |
| Ат-IV, AT-IVC, AT-IVK | 20ГС; 25Г2С; 35ГС; 28С;10ГС2; 08Г2С; 25С2Р; |
| Aт-V (К и СК) | 20ГС; 20ГС2; 08Г2С; 10ГС2; 28С; 25Г2С; 35ГС; 25С2Р; 20ХГС2; |
| Ат-VII | 30ХС2; |
ГОСТ 5781-82
В зависимости от механических свойств арматурную сталь подразделяют на классы A-I (A240), A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000).
Арматурную сталь изготавливают в стержнях или мотках. Арматурную сталь класса A-I (A240) изготавливают гладкой, классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000) - периодического профиля. По требованию потребителя сталь классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800) - изготавливают гладкой.

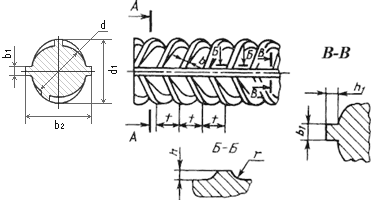

Арматурная сталь периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм - по двухзаходной винтовой линии.
Арматурная сталь класса A-II (А300), изготовленная в обычном исполнении, и специального назначения Ас-II (Ас300), должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.
Сталь класса A-III (A400) и классов A-IV (А600), A-V (A800), А-VI (А1000) должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой - левый заходы.Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, не нормируют.
Арматурную сталь классов A-I (A240) и A-II (А300) диаметром до 12 мм и класса A-III (A400) диаметром до 10 мм включ. изготовляют в мотках или стержнях, больших диаметров - в стержнях. Арматурную сталь классов А-IV (А600), A-V(A800) и A-VI (A1000) всех размеров изготовляют в стержнях, диаметром 6 и 8 мм - по согласованию изготовителя с потребителем в мотках.
Арматурную сталь изготовляют из углеродистой и низколегированной стали марок, указанных в таблице. Для стержней класса A-IV (A600) марки стали устанавливают по согласованию изготовителя с потребителем.
Марки стали, применяемые для изготовления арматуры разных классов (ГОСТ 5781-82)
| Класс арматурной стали | Диаметр профиля, мм | Марка стали |
| A-I (А240) | 6-40 | Ст3кп, Ст3пс, Ст3сп |
| A-II (А300) | 10-40 40-80 |
Ст5сп, Ст5пс 18Г2С |
| Ас-II (Ас300) | 10-32 (36-40) |
10ГТ |
| A-III (A400) | 6-40 6-22 |
35ГС, 25Г2С 32Г2Рпс |
| A-IV (A600) | 10-18 (6-8) 10-32 (36-40) |
80С 20ХГ2Ц |
| A-V (А800) | (6-8) 10-32 (36-40) |
23Х2Г2Т |
| А-VI (А1000) | 10-22 | 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР |
Примечания:
Допускается изготовление арматурной стали класса A-V (А800) из стали марок 22Х2Г2АЮ, 22Х2Г2Р и 20Х2Г2СР. Размеры, указанные в скобках, изготовляют по согласованию изготовителя с потребителем.
Западно-Сибирским металлургическим комбинатов выпускается термомеханически упрочненная арматурная сталь классов А400С и А500С по ТУ 14-1-5254-94. Низкое содержание углерода наряду с термомеханической обработкой арматурной стали в потоке проката обеспечивает ее улучшенную свариваемость и пластичность, повышенную вязкость и долговечность. Эта арматурная сталь по своим свойства отвечает требованиям международный стандартов.
Госстрой России рекомендует применение арматурной стали А400С и А500С в железобетонных конструкциях наряду и взамен арматурной стали классов A-III марок 25Г2С и 35ГС (ГОСТ 5781-82) и Ат-IIIС (ГОСТ 10884-81) тех же диаметров. Термотехнические и термически упрочненные стальные стержни периодического профиля диаметром 6-40 мм, предназначены для строительства ответственных железобетонных конструкций (ГОСТ 10884-81).
Параметры стержневой арматуры (ГОСТ 5781-82)
| Номер профиля (номинальный диаметр стержня), мм | Масса 1 м профиля, кг | Количество метров в 1 тн | Площадь поперечного сечения, см2 |
| 6 | 0,222 | 4504,50 | 0,283 |
| 8 | 0,395 | 2531,65 | 0,503 |
| 10 | 0,617 | 1620,75 | 0,785 |
| 12 | 0,888 | 1126,13 | 1,131 |
| 14 | 1,210 | 826,45 | 1,540 |
| 16 | 1,580 | 632,91 | 2,010 |
| 18 | 2,000 | 500,00 | 2,540 |
| 20 | 2,470 | 404,86 | 3,140 |
| 22 | 2,980 | 335,57 | 3,800 |
| 25 | 3,850 | 259,74 | 4,910 |
| 28 | 4,830 | 207,04 | 6,160 |
| 32 | 6,310 | 158,48 | 8,040 |
| 36 | 7,990 | 125,16 | 10,180 |
| 40 | 9,870 | 101,32 | 12,570 |
| 45 | 12,480 | 80,13 | 15,000 |
| 50 | 15,410 | 64,89 | 19,630 |
| 55 | 18,650 | 53,62 | 23,760 |
| 60 | 22,190 | 45,07 | 28,270 |
| 70 | 30,210 | 33,10 | 38,480 |
| 80 | 39,460 | 25,34 | 50,270 |
